Les environnements industriels à haute température, tels que les fours verriers, sidérurgiques ou les incinérateurs, posent des défis extrêmes en matière de surveillance et d’inspection. Pour garantir une performance fiable et sécurisée, les endoscopes industriels doivent être conçus avec des matériaux et des systèmes capables de résister à des températures atteignant 2000°C. Pourquoi 2 000°C ? Car nous n’avons jamais eu l’occasion de tester plus chaud tout simplement !
Dans les fours et incinérateurs industriels, les températures dépassent régulièrement 1000°C. Ces conditions entraînent :
Une usure accélérée des équipements exposés à la chaleur.
Une accumulation de poussières et de gaz corrosifs, réduisant la durabilité des composants.
Des contraintes structurelles, notamment dans les points chauds localisés.
Le choix des matériaux pour les hautes températures
- Acier inoxydable 316L : Sa forte teneur en chrome forme une couche passive d’oxyde de chrome qui protège l’alliage contre l’oxydation et la corrosion. Le molybdène améliore sa résistance aux milieux chlorés et acides, tandis que le nickel stabilise la structure austénitique, offrant ainsi une excellente résistance mécanique à haute température. Il peut résister à des températures jusqu’à 925°C en service intermittent sans refroidissement, tout en maintenant sa structure et sa durabilité.
- Hastelloy : Alliage à base de nickel, le Hastelloy est reconnu pour sa résistance exceptionnelle aux environnements hautement corrosifs, notamment en présence d’acides forts et de températures élevées. Sa composition riche en molybdène et en chrome lui confère une excellente stabilité chimique et une résistance accrue à l’oxydation, même dans des conditions extrêmes.
- Arcap : Composé principalement de nickel et de cuivre, l’Arcap est naturellement résistant à l’oxydation et aux milieux agressifs, sans nécessiter de traitement de surface. Contrairement aux aciers, il ne subit pas de fragilisation par le vieillissement thermique.
Gaine HTN40

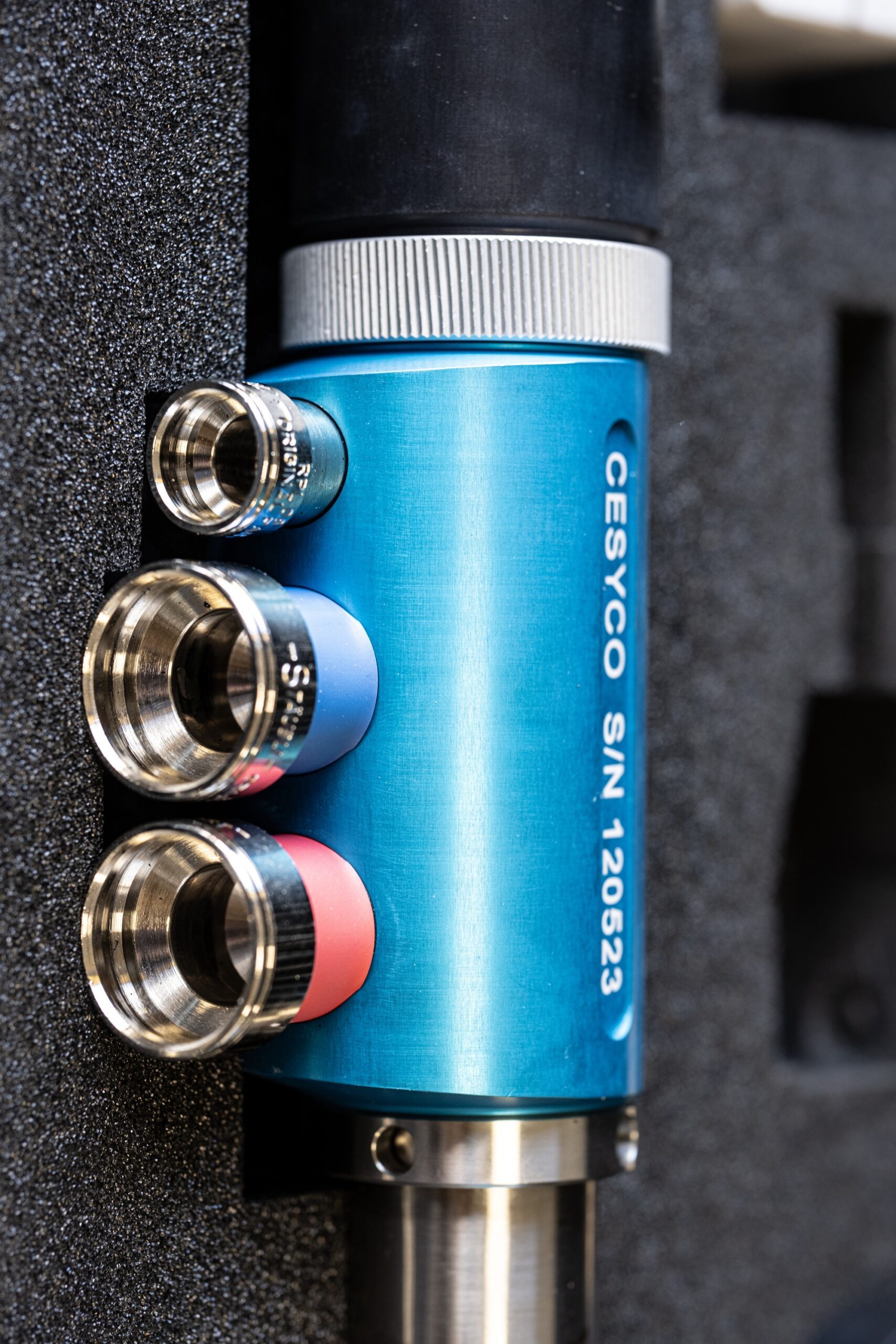

Distributeur HTO38
Le refroidissement par air : l’effet Venturi
Le refroidissement par air repose sur l’effet Venturi, un phénomène physique qui se produit lorsqu’un fluide (air dans ce cas) passe à travers un conduit rétréci.
Principe :
Lorsque l’air traverse un passage resserré, sa vitesse augmente tandis que sa pression diminue. Ce flux d’air rapide est utilisé pour ventiler la lentille frontale des endoscopes, empêchant la chaleur excessive et les dépôts de particules (poussières, cendres).
Avantages :
-
- Empêche la surchauffe de la lentille en maintenant un flux constant et rapide.
- Évite l’accumulation de résidus solides sur la lentille, garantissant une visibilité optimale.
- Solution simple, efficace et adaptée aux environnements poussiéreux ou fermés.
Le refroidissement par eau : efficacité et robustesse
Le système de refroidissement par eau est basé sur les propriétés thermiques supérieures de l’eau, qui conduit la chaleur environ 30 fois plus vite que l’air.
- Principe :
- Un circuit interne fait circuler de l’eau à travers une gaine de refroidissement en inox.
- Cette circulation permet de dissiper rapidement la chaleur accumulée sur les surfaces exposées aux températures élevées.
- La gaine est souvent conçue avec une structure en hélice (effet Vortex) pour répartir uniformément l’eau sur toute la surface de refroidissement.
Avantages :
-
- Réduction significative des points chauds, prolongeant la durée de vie des composants.
- Capacité à maintenir une température stable même dans des environnements dépassant 1500°C.
Distributeur HTO38
Le rôle de la gaine triple enveloppe
Dans les environnements industriels à haute température, la protection de l’endoscope est essentielle pour garantir sa longévité et ses performances. La gaine triple enveloppe répond à ces besoins en offrant une protection thermique avancée.
Conception multicouche :
La gaine est composée de trois couches distinctes, chacune ayant une fonction spécifique pour isoler et protéger les composants internes
Circulation de refroidissement intégrée :
- Eau : La première couche intègre un système de refroidissement par eau, dissipant efficacement la chaleur provenant de l’environnement.
- Air : Une couche supplémentaire optimise le flux d’air pour protéger la lentille frontale et empêcher l’accumulation de particules.
Avantages spécifiques :
- Résistance thermique accrue : Capable de fonctionner de manière fiable à des températures proches de 2000°C.
- Préservation des composants : Réduction significative des contraintes thermiques sur les parties internes de l’endoscope, garantissant une durabilité optimale.
- Sécurité renforcée : La conception multicouche minimise les risques de défaillance, même dans les environnements les plus exigeants.
Pour conclure :
Grâce à la gaine triple enveloppe, combinée aux systèmes de refroidissement par air et par eau, les endoscopes CESYCO offrent une solution complète pour l’inspection en haute température. Ces innovations permettent :
- Une protection maximale des composants critiques.
- Une réduction des interventions de maintenance coûteuses.
- Une amélioration des performances globales des équipements, même dans des environnements où la chaleur et la corrosion sont omniprésentes.
La résistance à 2000°C n’est pas seulement une exigence, c’est une promesse que CESYCO tient grâce à des choix de matériaux et des technologies éprouvées. L’utilisation de l’inox 316L, combinée à des systèmes de refroidissement avancés et une transmission d’images de pointe, garantit la fiabilité et la durabilité de nos endoscopes dans les environnements les plus extrêmes. Avec l’intégration de la gaine triple enveloppe et des technologies de refroidissement avancées, CESYCO repousse les limites de l’endoscopie industrielle. Ces solutions garantissent une sécurité accrue, une durabilité exceptionnelle et une performance sans compromis, permettant aux industries de relever les défis des environnements les plus extrêmes.
Prêt à découvrir nos solutions ? Contactez-nous pour en savoir plus !
